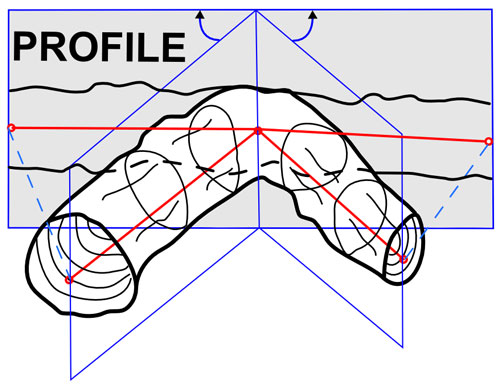

برای ترسیم پروفایل فرد طراح عمود بر هر یک از خطوط فرضی سنترلاین ایستاده و آنچه را که مشاهده می کند ( خط سقف و کف ) با کمک خطوط و نقاط کمکی طراحی می نماید . نکته مهم اینکه این جهت دید تا پایان کار بایستی ثابت باشد .  توجه داشته باشید که در پروفایل گرا یا جهت شمال تاثیری در ترسیمات ندارد  . روند کار به این صورت است :

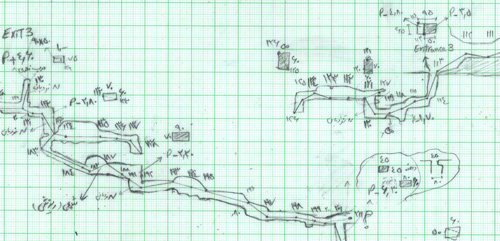

1. نقطه مبدا را در یک سمت از کاغذ شطرنجی در نظر گرفته و با استفاده از داده ها ، راستای شیب بین دو ایستگاه را مشخص کنید . صفر نقاله بایستی در راستای افق قرار گیرد .



2. از روی راستای تعیین شده طول بین ایستگاهها را بر حسب مقیاس مورد نظر جدا نمایید .

 نکته مهم  : در پروفایل طول واقعی استفاده می گردد نه طول مجازی .



3. پس از بدست آوردن محل ایستگاه دوم نوبت به مشخص کردن محل سقف و کف با استفاده از داده های بالا و پایین است . این روند برای ترسیم ایستگاه های بعدی نیز تکرار می گردد .



4. با مشاهده پستی و بلندی های سقف و کف غار و استفاده از خطوط و نقاط کمکی به ترسیم آنها بپردازید. جزئیات داخل غار نیز بایستی طبق مشاهدات و با استفاده از علائم استاندارد ترسیم گردد .



 نکته  :

در روش ترسیم دیجیتال ، موارد 1 تا 3 توسط برنامه مربوطه انجام می شود.

در غارهای پیچیده و کاملا افقی ترسیم پروفایل کاری دشوار و گاها غیر ممکن است .

در پروفایل راستای ترسیم شیب بسته به مسیر غار می تواند به سمت چپ یا راست باشد .
