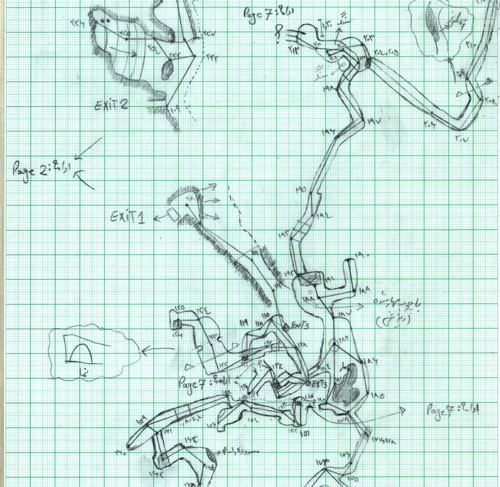

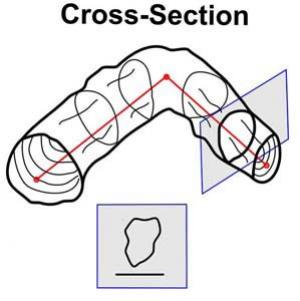

جهت رسم پلان غار بصورت کلاسیک بر روی کاغذ شطرنجی میلیمتری مراحل زیر را انجام دهید :





1. بر روی کاغذ شطرنجی جهت شمال ، مقیاس مناسب و ایستگاه مبدا ترسیم ( دهانه ) را مشخص نمایید .

2. با استفاده از اطلاعات برداشت شده در ابتدا راستای گرای مابین ایستگاه مبدا و ایستگاه بعدی را با نقاله تعیین کنید. صفر نقاله بایستی به سمت جهت شمال انتخاب شده قرار گیرد.

3. حال بر روی این راستا طول برداشت شده را بر حسب مقیاس جدا نمایید.

 نکته مهم  : در پلان طول مجازی ( D” ) استفاده می گردد نه طول واقعی . شیب مسیر در میزان طول ترسیمی در پلان  تاثیر گذار است بدین معنا که هر چقدر شیب بین دو ایستگاه بیشتر باشد ، طول دیده شده در پلان کمتر است . اگر شیب صفر باشد طول واقعی و اگر شیب 90 درجه باشد طول صفر می شود یعنی دو ایستگاه بر هم منطبق می شوند.





جهت به دست آوردن طول مجازی دو روش وجود دارد :

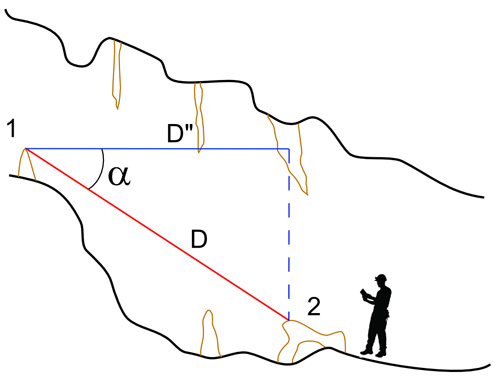

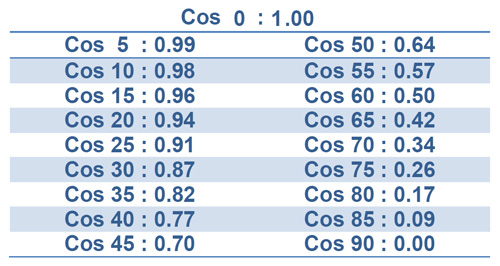

• با استفاده از فرمول ریاضی D” = D x cosα که در آن D طول واقعی و α شیب بین دو ایستگاه است. منفی یا مثبت بودن شیب تاثیری در طول مجازی ندارد.

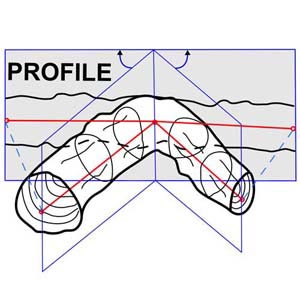

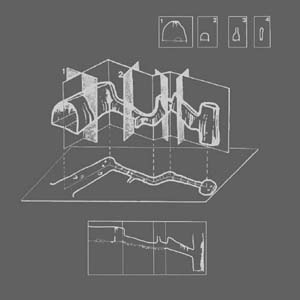

• با استفاده از ترسیم نمای پروفایل . زمانی که سنترلاین در پروفایل ترسیم شد با منتقل کردن نقاط ایستگاه ها بر خط افق می توان طول مجازی را بدست آورد .



4. پس از بدست آوردن محل ایستگاه دوم نوبت به مشخص کردن محل دیواره های جانبی با استفاده از داده های چپ و راست است . این روند برای ترسیم ایستگاه های بعدی نیز تکرار می گردد .

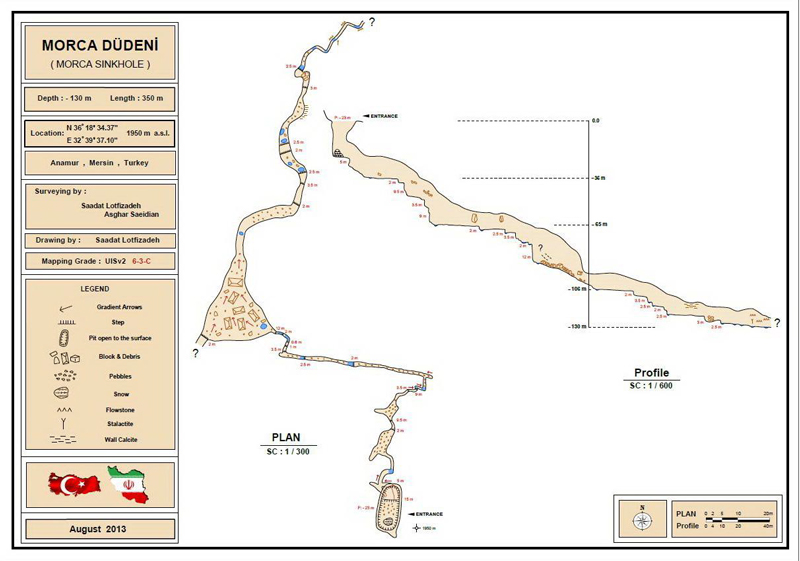

5. با مشاهده دیواره ها و عوارض غار و استفاده از خطوط و نقاط کمکی به ترسیم آنها بپردازید. جزئیات داخل غار نیز بایستی طبق مشاهدات و با استفاده از علائم استاندارد ترسیم گردد .





 نکته  :

در روش ترسیم دیجیتال ، موارد 1 تا 4 توسط برنامه مربوطه انجام می شود.

در غارهای کاملا عمودی گاهی اوقات ترسیم پلان امکان پذیر نبوده و حذف می گردد .
