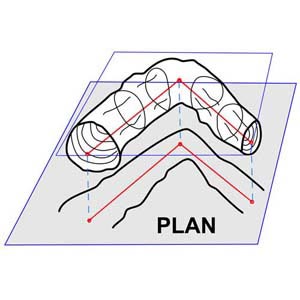

گاهی اوقات آنچه که در واقعیت غار مشاهده می گردد را در پلان و پروفایل نمی توان ترسیم نمود . در اینجا از نمای کمکی دیگری به نام کراس سکشن یا مقطع عرضی استفاده می گردد . کراس سکشن در کنار پلان یا پروفایل مفهوم پیدا کرده و به صورت مستقل ارائه نمی گردد . مقطع عرضی اغلب عمود بر سطح افق در نظر گرفته می شود ، تنها زمانی که در پروفایل درون یک چاه برش عرضی می زنیم در راستای سطح افق خواهد بود.





 ترسیم یک کراس سکشن در چه محل هایی ضروری است  :



دهانه غار

مسیرهایی که در میانه آنها یک تغییر مهم در ساختار غار بوجود می آید

محل هایی که بدنه آن از کف تا سقف تغییرات زیادی دارد

نمایش جزئیات بدنه در یک چاه عمودی

و .....





 نکات مهم در ترسیم کراس سکشن  :

 1.  مشخص کردن جهت دید . برای این منظور از نماد آن که یک پیکان است استفاده می گردد .

 2.  مقیاس کراس سکشن با مقیاس اصلی پلان یا پروفایل برابر است .

 3.  ثابت بودن جهتی که برای برش ها انتخاب می گردد . ( همگی یا هنگام پیشروی در غار ترسیم شوند یا هنگام خروج )

 4.  ترسیم خط افق در زیر کراس سکشن . البته لزومی ندارد این خط بصورت افقی باشد و نسبت به جهت مسیرها می تواند تغییر کند . در مقاطع چاه های عمودی خط افق معنایی ندارد .

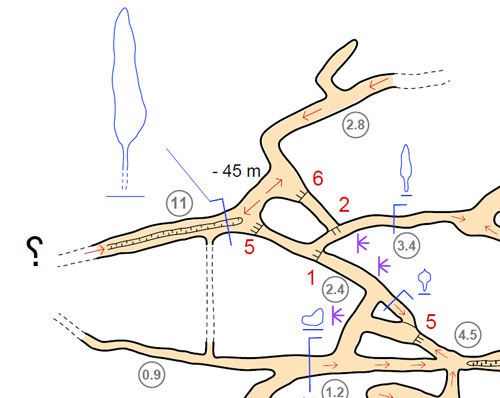

 5.  جانمایی کراس سکشن ها : در صفحه نقشه تفاوتی ندارد که همگی در یک قسمت نقشه ترسیم شوند و یا اینکه هر مقطع در کنار قسمت برش خورده ولی از هر دو روش بصورت همزمان استفاده نگردد . در صورتیکه همگی در یک قسمت ترسیم شوند نامگذاری آنها جهت راهنمایی ضروری است .
