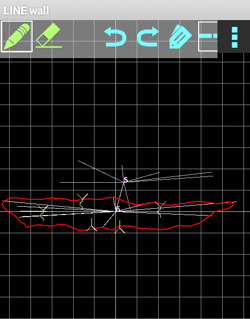

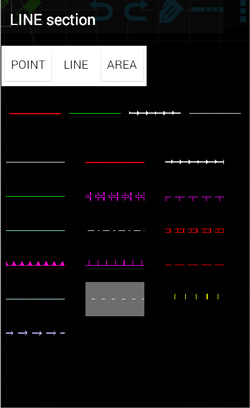

جهت کشیدن مقطع عرضی ، در پنجره طراحی و در حالی که با ابزار  مشغول طراحی هستید ، از نوار ابزار بر روی آیکون  کلیک کرده و از قسمت " Line " و با انتخاب خط چین مقطع ( section ) در هر قسمت از طرح که به مقطع عرضی نیاز دارید خط کشیده تا پنجره جدیدی باز گردد ( کشیدن دست از چپ به راست یا راست به چپ زاویه دید برای ترسیم مقطع را تغییر می دهد ).

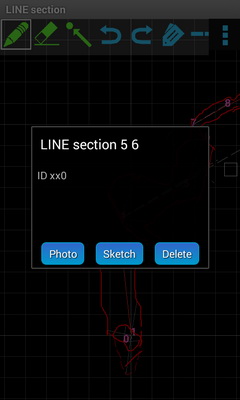

در این پنجره شما می توانید از یک عکس برای نمایش مقطع عرضی خود استفاده کنید و یا با انتخاب "  Sketch " به پنجره مقطع عرضی رفته و به صورت دستی با کمک خطوط وکتور و شاتهای کمکی اقدام به ترسیم مقطع نمایید. مقطع عرضی در پلان به صورت عمودی و در پروفایل هم عمودی و هم افقی قابل ترسیم است.



پس از ترسیم با فشردن آیکون  و گزینه " EXPORT " اقدام به گرفتن خروجی برنامه مورد نظر خود نمایید . در صورتی که عکس را برای نمایش مقطع عرضی انتخاب نمودید حضور یک نفر یا یک ابزار بعنوان مقیاس درون عکس ضروری است.
